光の色　〜自作したDVD分光器で光源の光を分光する〜（2）

北海道教育大学教授
田口 哲

（前回の内容はコチラ）

3　DVD分光器の作成とスペクトル

　プリズムは，光の色（波長）ごとに屈折角が異なることを利用して分光する器具ですが，DVD分光器はDVDを反射型回折格子として利用する分光器です。片面が黒色の工作用紙（例えばアピカ社のカラー工作用紙L判，1枚100円程度，2台作成可），型紙，DVDがあれば，1人1台の分光器を安価に作成できます（なお，市販の直視分光器は1台2万円近くします）。型紙は，末尾の引用・参考文献2)にあります。

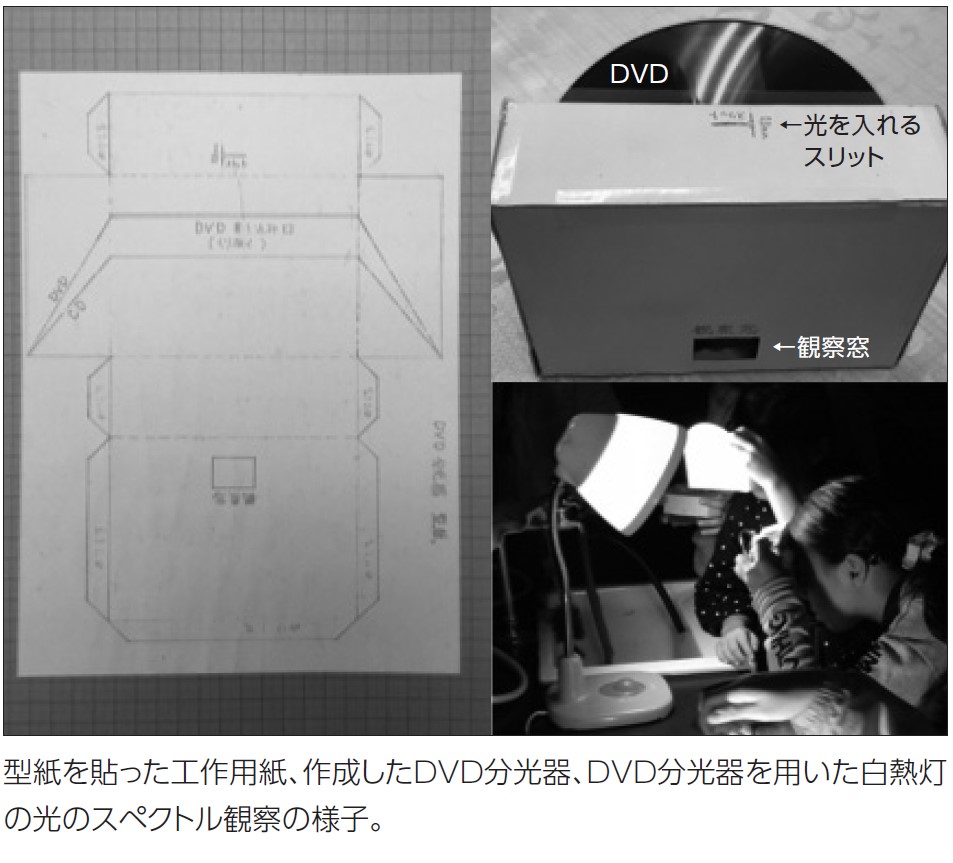

　以下が分光器の作成方法です。まず，スティック糊で，工作用紙の黒色ではない面に型紙を貼ります。定規を当てながら，型紙の外周線をカッターで切ります。さらに「スリット」「観察窓」「DVD差込口」を切り抜きます。次に，黒い面が内側になるように，型紙の折線（破線）に沿って折り目をつけます。このとき，カッターの刃の背側を使って折線に傷をつけてから定規を当てて折ると，きれいに折ることができます。最後に，切り出した工作用紙の端をセロハンテープでとめて箱形に組み立て，差込口にDVDを挿入すれば完成です。中学生であれば30分程度で完成できます。作り方を授業で説明して，授業時間外で生徒各自に作らせてもよいでしょう。

引用・参考文献
2) 若林文高，化学と教育，65 (2) 76 (2017)


------------------------------------------------------------

田口 哲先生
1968年北海道生まれ。北海道教育大学卒業。北海道大学大学院理学研究科修士課程・同大学院地球環境科学研究科博士課程修了。博士（地球環境科学）。北海道教育大学講師、准教授を経て2011年より現職。専門は物理化学、化学教育。1999〜2001年大学入試センター教科専門委員会委員、2006〜2011年大学入試センター教科科目第２委員会委員。化学教育ジャーナル(CEJ)編集委員。著書「理科教育学−教師とこれから教師になる人のために−」（東京教学社）、「解説実験書　新しい北海道の理科」（北海道教育大学）。電気化学・物理化学に関する論文、化学教育に関する論文等多数。

この原稿は，「理数啓林　授業力をみがく」に掲載された内容を一部改変したものです。
